Dahua

Кнопка аварийного запуска и остановки

DHI-HY-1221 &mdash; Кнопка аварийного пуска/остановки является важным элементом системы управления газовым пожаротушением.

При нажатии кнопки &laquo;Пуск&raquo; соответствующая зона газового пожаротушения переводится в режим аварийного запуска с задержкой времени. Если до окончания установленной задержки нажать кнопку &laquo;Стоп&raquo;, процесс запуска будет прерван, что предотвратит выпуск огнетушащего газа.

Устройство обеспечивает возможность ручного управления процессом активации системы газового пожаротушения в аварийных ситуациях.

<table cellspacing="0" style="border-collapse:collapse; width:614px">
	<tbody>
		<tr>
			<td colspan="2" style="background-color:#c3c5c5; border-bottom:1px solid white; border-left:1px solid white; border-right:1px solid white; border-top:1px solid white; height:17px">
			Technical Speciﬁcation
			</td>
		</tr>
		<tr>
			<td style="background-color:#f2f2f2; border-bottom:1px solid white; border-left:1px solid white; border-right:1px solid white; border-top:none; height:17px">
			Operating Voltage
			</td>
			<td style="background-color:#f2f2f2; border-bottom:1px solid white; border-left:none; border-right:1px solid white; border-top:none; height:17px">
			DC24V
			</td>
		</tr>
		<tr>
			<td style="background-color:#f2f2f2; border-bottom:1px solid white; border-left:1px solid white; border-right:1px solid white; border-top:none; height:35px">
			Operating Current
			</td>
			<td style="background-color:#f2f2f2; border-bottom:1px solid white; border-left:none; border-right:1px solid white; border-top:none; height:35px">
			Static Current: &le; 400&mu;A

			Activation Current: &le; 500&mu;A
			</td>
		</tr>
		<tr>
			<td style="background-color:#f2f2f2; border-bottom:1px solid white; border-left:1px solid white; border-right:1px solid white; border-top:none; height:69px">
			Indicator Lights
			</td>
			<td style="background-color:#f2f2f2; border-bottom:1px solid white; border-left:none; border-right:1px solid white; border-top:none; height:69px">
			Automatic: Red (constantly on in automatic mode, constantly off in manual mode)

			Manual: Red (constantly on in manual mode, constantly off in automatic mode)

			Start: Red (normally off, turns on when the start button is pressed)

			Stop: Red (normally off, turns on when the stop button is pressed)
			</td>
		</tr>
		<tr>
			<td style="background-color:#f2f2f2; border-bottom:1px solid white; border-left:1px solid white; border-right:1px solid white; border-top:none; height:17px">
			Coding Range
			</td>
			<td style="background-color:#f2f2f2; border-bottom:1px solid white; border-left:none; border-right:1px solid white; border-top:none; height:17px">
			Electronically encoded, with any setting between 1 and 254
			</td>
		</tr>
		<tr>
			<td style="background-color:#f2f2f2; border-bottom:1px solid white; border-left:1px solid white; border-right:1px solid white; border-top:none; height:17px">
			Communication Distance
			</td>
			<td style="background-color:#f2f2f2; border-bottom:1px solid white; border-left:none; border-right:1px solid white; border-top:none; height:17px">
			&le; 1500 m (4921.26 ft)
			</td>
		</tr>
		<tr>
			<td style="background-color:#f2f2f2; border-bottom:1px solid white; border-left:1px solid white; border-right:1px solid white; border-top:none; height:17px">
			Communication Mode
			</td>
			<td style="background-color:#f2f2f2; border-bottom:1px solid white; border-left:none; border-right:1px solid white; border-top:none; height:17px">
			Two-wire bus
			&nbsp;
			</td>
		</tr>
		<tr>
			<td style="background-color:#f2f2f2; border-bottom:1px solid white; border-left:1px solid white; border-right:1px solid white; border-top:none; height:17px">
			Operating Temperature
			</td>
			<td style="background-color:#f2f2f2; border-bottom:1px solid white; border-left:none; border-right:1px solid white; border-top:none; height:17px">
			-10&deg;C to +55&deg;C (+14&deg;F to +131&deg;F)
			</td>
		</tr>
		<tr>
			<td style="background-color:#f2f2f2; border-bottom:1px solid white; border-left:1px solid white; border-right:1px solid white; border-top:none; height:17px">
			Storage Temperature
			</td>
			<td style="background-color:#f2f2f2; border-bottom:1px solid white; border-left:none; border-right:1px solid white; border-top:none; height:17px">
			-20&deg;C to +65&deg;C (-4&deg;F to +149&deg;F)
			</td>
		</tr>
		<tr>
			<td style="background-color:#f2f2f2; border-bottom:1px solid white; border-left:1px solid white; border-right:1px solid white; border-top:none; height:17px">
			Operating Humidity
			</td>
			<td style="background-color:#f2f2f2; border-bottom:1px solid white; border-left:none; border-right:1px solid white; border-top:none; height:17px">
			&le; 95% RH (no condensation)
			</td>
		</tr>
		<tr>
			<td style="background-color:#f2f2f2; border-bottom:1px solid white; border-left:1px solid white; border-right:1px solid white; border-top:none; height:35px">
			Dimensions
			</td>
			<td style="background-color:#f2f2f2; border-bottom:1px solid white; border-left:none; border-right:1px solid white; border-top:none; height:35px">
			L &times; W &times; H:&nbsp;127.0 mm &times; 149.0 mm &times; 40.0 mm

			(5.0&quot; &times; 5.9&quot; &times; 1.6&quot;)
			</td>
		</tr>
		<tr>
			<td style="background-color:#f2f2f2; border-bottom:1px solid white; border-left:1px solid white; border-right:1px solid white; border-top:none; height:17px">
			Weight
			</td>
			<td style="background-color:#f2f2f2; border-bottom:1px solid white; border-left:none; border-right:1px solid white; border-top:none; height:17px">
			0.67 kg (1.48 lb)
			</td>
		</tr>
		<tr>
			<td style="background-color:#f2f2f2; border-bottom:1px solid white; border-left:1px solid white; border-right:1px solid white; border-top:none; height:17px">
			Installation
			</td>
			<td style="background-color:#f2f2f2; border-bottom:1px solid white; border-left:none; border-right:1px solid white; border-top:none; height:17px">
			Wall mount
			</td>
		</tr>
		<tr>
			<td style="background-color:#f2f2f2; border-bottom:1px solid white; border-left:1px solid white; border-right:1px solid white; border-top:none; height:17px">
			Certifications
			</td>
			<td style="background-color:#f2f2f2; border-bottom:1px solid white; border-left:none; border-right:1px solid white; border-top:none; height:17px">
			CE
			</td>
		</tr>
	</tbody>
</table>

&nbsp;

DHI-HY-1221 — КНОПКА АВАРИЙНОГО
ПУСКА/ОСТАНОВКИ является важным
элементом системы управления газовым
пожаротушением.

При нажатии кнопки «ПУСК»
соответствующая зона газового
пожаротушения переводится в режим
аварийного запуска с задержкой
времени. Если до окончания
установленной задержки нажать кнопку
«СТОП», процесс запуска будет прерван,
что предотвратит выпуск огнетушащего
газа.

Устройство обеспечивает возможность
ручного управления процессом
активации системы газового
пожаротушения в аварийных ситуациях.

TECHNICAL SPECIFICATION

Operating Voltage

DC24V

Operating Current

Static Current: ≤ 400μA

Activation Current: ≤ 500μA

Indicator Lights

Automatic: Red (constantly on in automatic mode, constantly off in
manual mode)

Manual: Red (constantly on in manual mode, constantly off in automatic
mode)

Start: Red (normally off, turns on when the start button is pressed)

Stop: Red (normally off, turns on when the stop button is pressed)

Coding Range

Electronically encoded, with any setting between 1 and 254

Communication Distance

≤ 1500 m (4921.26 ft)

Communication Mode

Two-wire bus


Operating Temperature

-10°C to +55°C (+14°F to +131°F)

Storage Temperature

-20°C to +65°C (-4°F to +149°F)

Operating Humidity

≤ 95% RH (no condensation)

Dimensions

L × W × H: 127.0 mm × 149.0 mm × 40.0 mm

(5.0" × 5.9" × 1.6")

Weight

0.67 kg (1.48 lb)

Installation

Wall mount

Certifications

CE

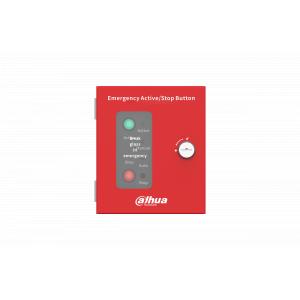

Кнопка аварийного запуска и остановки Dahua DHI-HY-1221
