Адресный модуль изоляции шлейфа

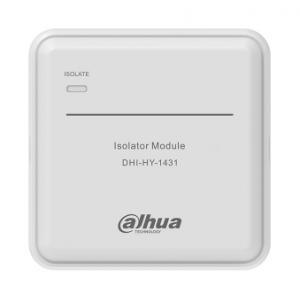

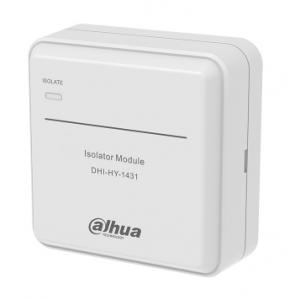

DHI-HY-1431 &mdash; Адресный модуль изоляции шлейфа, работающий совместно с адресной панелью управления пожарной сигнализацией и устанавливаемый на адресной линии через определённые интервалы.

При возникновении короткого замыкания на выходном участке линии модуль-изолятор автоматически отключает всё оборудование, подключённое после него по линии. После устранения короткого замыкания модуль автоматически восстанавливает питание и передачу данных на изолированном участке, что помогает определить место повреждения.

Использование изолятора гарантирует, что при коротком замыкании будет затронут только участок между двумя изоляторами.

Максимальное количество устройств между изоляторами &mdash; 32.

Рекомендуется устанавливать модуль изолятора:

<ul>
	<li>в электротехнических шахтах,</li>
	<li>либо в монтажных коробках внутри пожарных отсеков.</li>
</ul>



Технические характеристики

Характеристики питания

<ul>
	<li>Рабочее напряжение: 24 В постоянного тока.</li>
	<li>Потребляемый ток: &le; 150 мкА.</li>
	<li>Ток тревоги: &le; 8 мА.</li>
	<li>Ток короткого замыкания: 450мА.</li>
</ul>

Индикатор

<ul>
	<li>Красный светодиод мигает каждые 6 секунд во время опроса, мигает каждые 2 секунды во время неисправности и горит постоянно во время короткого замыкания.</li>
</ul>

Коммуникация

<ul>
	<li>Проводка: Двухпроводная, без полярности.</li>
	<li>Длина двухпроводной линии: &le; 1500 м</li>
</ul>

.&nbsp;Рабочая среда

<ul>
	<li>Рабочая температура: от &ndash;10&deg;C до +55&deg;C.</li>
	<li>Температура хранения: от &ndash;20&deg;C до +65&deg;C.</li>
	<li>Рабочая влажность: &le; 95% относительной влажности (без конденсации).</li>
</ul>

Конструкция

<ul>
	<li>Цвет: Белый.</li>
	<li>Размеры (с основанием): 90 мм &times; 90 мм &times; 37 мм.</li>
	<li>Вес (с основанием): 107 г.</li>
</ul>

Общие характеристики

<ul>
	<li>Стандарт соответствия: EN54-17.</li>
</ul>
